Начнём с честного признания: релейная защита и автоматика часто оказываются недооценёнными до тех пор, пока что-то не выходит из строя. Тогда вспоминают обо всём одновременно, в спешке и под давлением. Наладка — это не просто набор тестов на бумаге. Это искусство и инженерная дисциплина, где важны аккуратность, логика и понимание процессов в сети. В этой статье я шаг за шагом расскажу, как подойти к наладке правильно, какие тесты проводить, чего опасаться и как документировать результат так, чтобы не пришлось возвращаться к одному и тому же месту снова и снова.

Материал рассчитан на инженеров по наладке, техников и руководителей проектов. Я буду опираться на практику и общепринятые стандарты, но постараюсь говорить простым языком, без лишней воды и умных слов ради умных слов. По тексту вы найдёте списки, таблицы и чек-листы, которые можно взять за основу и адаптировать под свой объект.

Что такое релейная защита и автоматика и зачем её налаживать

Релейная защита предотвращает распространение повреждений в энергосистеме. Она обнаруживает аварии, отключает повреждённые участки и минимизирует последствия для потребителей и оборудования. Автоматика обеспечивает последовательность действий, согласование режимов и передачу команд между устройствами. Вместе они обеспечивают безопасность, надёжность и удобство эксплуатации. Больше информации о том, что из себя представляет наладка устройств рза, можно узнать пройдя по ссылке.

Наладка нужна для того, чтобы теория совпадала с практикой. Заводские настройки по умолчанию редко подходят для конкретной подстанции или линии. Неправильные уставки приводят к ложным срабатываниям, к недосрабатыванию или к нарушению селективности — это когда отключается лишний участок сети. Проработка наладки сокращает экстренные отключения и экономит деньги на ремонтах.

Подготовка к наладке: что проверить прежде всего

Перед тем как включать испытательные стенды и подавать токи, важно подготовить документы, инструменты и людей. Без этого вы рискуете тратить время и вносить ошибки, которые потом сложно исправить. Подготовка — это не формальность, это инвестиция в скорость и качество работ.

Вот базовый перечень документов и действий, которые стоит сделать заранее:

  • Изучить схему подключения защит и автоматических устройств, фазировки и нулей.
  • Иметь акт приёма оборудования от поставщика и заводские отчёты о настройках.
  • Подготовить паспорт реле, таблицы уставок и расчёт селективности.
  • Проверить наличие и исправность инструментов: токо- и напряженниегенераторы, мультиметры, фазометры, средства для тестирования коммуникаций.
  • Организовать средства безопасности: блокировки, заземления, инструкции для оперативного персонала.

Кроме документов нужно договориться о времени испытаний с диспетчером и энергетиками, чтобы при плановом тестировании не допустить риска для линии и персонала. Согласование графика особенно критично для первичных испытаний с реальным током.

Основные этапы наладки: последовательность работ

Наладка проходит в несколько логичных этапов. Пропускать их нельзя, каждый этап закрывает набор рисков и подтверждает готовность следующего шага. Ниже приведён упрощённый порядок, который работает в большинстве случаев.

  1. Визуальная проверка и контроль механических соединений.
  2. Проверка вторичных цепей, полярности и целостности проводников.
  3. Тестирование на вторичную подачу (secondary injection) и логические проверки.
  4. Первичное испытание током (primary injection) при необходимости.
  5. Наладка уставок и временной градации.
  6. Проверка интерфейсов связи и синхронизации времени.
  7. Оформление отчётов, актов и внесение изменений в эксплуатационную документацию.

Каждый пункт требует своего набора измерений и методик. Не стремитесь сократить этапы ради скорости. Лучше потратить дополнительное время на тщательную проверку, чем возвращаться к проблеме через месяц.

Проверка вторичных цепей и коммутаций

Вторичные цепи — это нервная система защиты. Если здесь есть плохой контакт, неверная полярность или неправильная маркировка, реле будет думать, что с сетью всё иначе, чем в реальности. Начинайте с мультиметра и прозвонки, затем переходите к фазометру и тестеру полярности.

Особенно важно проверить токовые цепи трансформаторов тока и обмотки реле на целостность и соответствие ожиданиям. Нулевые и заземляющие проводники должны иметь минимум переходных сопротивлений. Если на объекте есть старые кабели, проверьте их на коррозию и механические повреждения.

Испытания вторичной и первичной подачей: что, когда и зачем

Испытания вторичной подачей подразумевают подачу контролируемых сигналов на входы реле без нагружения первичных цепей. Это быстрый и безопасный способ проверить логику, уставки и последовательность блокировок. Часто достаточно, чтобы подтвердить корректность настроек электронных реле.

Первичная подача токов нужна, когда необходимо проверить работу всей схемы, включая трансформаторы тока и контакторы. Такие испытания проводят уже при отключенной от нагрузки линии и с согласованием с диспетчером. Это более затратный по времени и ресурсу шаг, но он выявляет реальные неточности, которые не видно при вторичных тестах.

Тест Цель Ожидаемый результат Примечания
Вторичная подача сигналов Проверка логики и уставок реле Корректные срабатывания и блокировки Не требует первичных подключений
Первичная подача тока Проверка работы в реальных условиях Селективность и корректная очистка неисправности Нужны согласования и меры безопасности
Проверка полярности CT/VT Подтверждение правильной фазы и согласования Соответствие схемы и фактических подключений Использовать фазометр и омметр

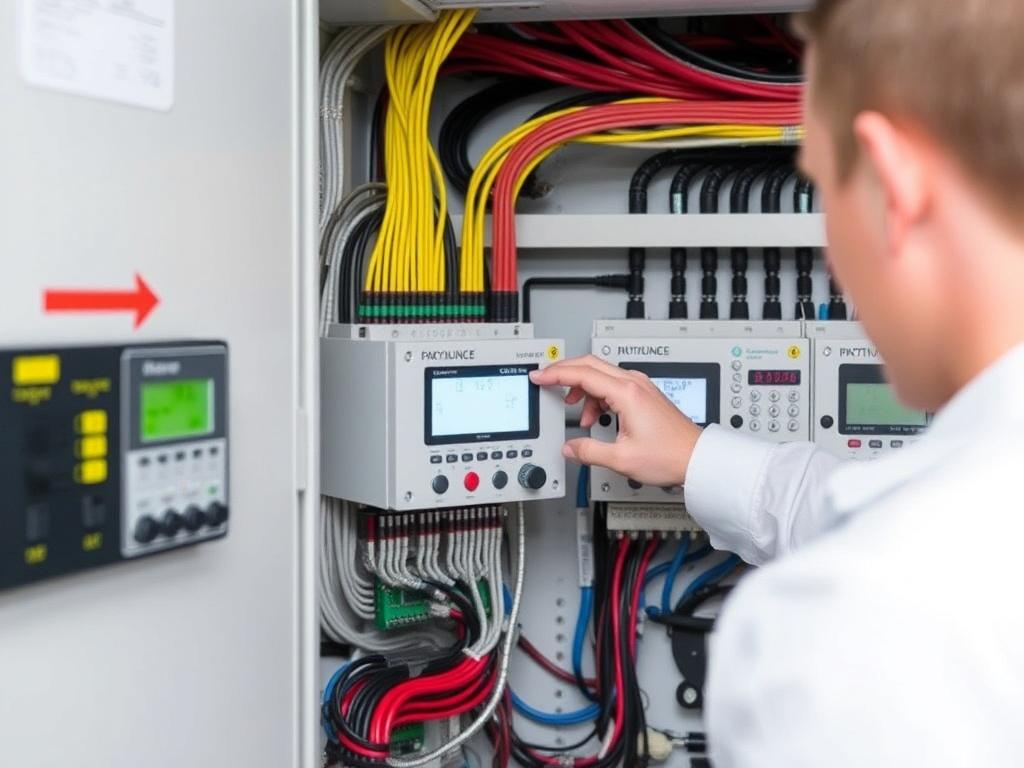

Наладка релейной защиты и автоматики: как сделать так, чтобы система реально работала

Настройка уставок и обеспечение селективности

Уставки по току, времени и направлению — это сердце релейной защиты. Их подбирают исходя из расчёта КЗ, характеристик оборудования и требуемой селективности. Часто используют комбинированный подход: статические уставки для быстрого отключения и временные интервалы для градации между уровнями защиты.

При настройке важно учитывать инерции и переходные процессы. Например, вблизи трансформатора большие пики тока при трансформации нагрузки могут быть ошибочно восприняты как авария. Здесь помогает моделирование и проверка в реальных режимах с нагрузкой. Никогда не полагайтесь только на заводские значения.

Рекомендуемый набор ПО и инструментов для расчётов и моделирования:

  • Программы расчёта токов короткого замыкания и координации (специализированные пакеты).
  • Покупные утилиты от производителей реле для загрузки и верификации настроек.
  • Симуляторы логики и временных характеристик.

Проверка коммуникаций, синхронизации и автоматических схем

Современные подстанции сильно зависят от цифровой передачи данных. Протоколы IEC 61850, GOOSE и MMS обеспечивают быстрый обмен и реализацию сложных автоматических схем. Наладка связи включает проверку сетевой инфраструктуры, корректности конфигураций и задержек в каналах.

Особое внимание уделяйте синхронизации времени. Для точного анализа аварий и корректной работы схем с распределённой логикой важно, чтобы все устройства имели одинаковое время с точностью до миллисекунд. Часто используют PTP или NTP. Перед вводом в эксплуатацию проверьте стабильность и источник времени.

Безопасность работ и оформление результатов

Любая наладка начинается и заканчивается вопросом безопасности. Выдача распоряжений на работу, блокировки, надёжное заземление и отчётность — не формальность, а залог того, что никто не пострадает и что результаты будут признаны действительными.

Оформляйте каждый этап отчётом, где фиксируете: кто проводил испытание, какие параметры подавались, какие были ответы реле и какие выводы сделаны. Хороший отчёт экономит часы споров и пересмотров через год.

Примерный чек-лист при сдаче наладки:

  • Акты проверки вторичных цепей и полярности.
  • Протоколы вторичных и первичных испытаний.
  • Таблицы уставок с обоснованием расчётов.
  • Схемы с актуальной маркировкой кабелей и клемм.
  • Протоколы проверки сетевых интерфейсов и синхронизации времени.

Частые ошибки и как их избежать

Основные проблемы, с которыми я сталкивался в полях, связаны не с философией настройки, а с практикой. Вот самые типичные и простые способы их избежать.

  • Ошибка: неверная полярность CT. Последствие: ложные или отсутствующие срабатывания. Решение: проверять полярность первым делом.
  • Ошибка: отсутствие документированной селективности. Последствие: отключение больших блоков сети. Решение: заранее согласовывать временные интервалы и уставки.
  • Ошибка: недокументированные изменения после монтажных работ. Последствие: путаница в эксплуатации. Решение: актуализировать схему и пометки на клеммах сразу после изменений.
  • Ошибка: пренебрежение первичными испытаниями. Последствие: проблемы на реальной нагрузке. Решение: планировать и проводить первичные тесты при каждой значимой реконфигурации.

Инструменты и оборудование, которые стоит иметь при себе

Набор инструментов зависит от масштаба работ, но есть универсальные вещи, которые экономят время и нервы. Инвестируйте в качественные генераторы для вторичной и первичной подачи, цифровые блоки для тестирования GOOSE и анализаторы гармоник. Хорошие инструменты окупаются в первых же проектах.

  1. Генератор вторичных сигналов и программируемый тестер реле.
  2. Первичный генератор тока для проверки CT/VT.
  3. Фазометр, осциллограф и анализатор энергии.
  4. Ноутбук с ПО производителя реле и пакетами расчёта.
  5. Средства для тестирования сетевых протоколов и синхронизации времени.

Заключение

Наладка релейной защиты и автоматики — это комплексная, но вполне выполнимая задача, если подходить к ней системно. Начните с подготовки, проверяйте вторичные цепи, последовательно переходите от логики к реальным тестам, уделяйте время коммуникациям и синхронизации. Документируйте всё. Это не только уменьшит риск аварий, но и превратит рутинную работу в предсказуемый и контролируемый процесс. Если вы вложите усилия в качественную наладку, система отплатит надёжностью и минимальными простоями.
