Настройка микроскопа: освещение по Кёлеру, юстировка и калибровка измерений

Хороший микроскоп сам по себе не гарантирует хорошего изображения. Между дорогой оптикой и мутной серой картинкой в окулярах чаще всего стоит не поломка, а неверная настройка осветительного тракта: сбитый конденсор, произвольно выставленные диафрагмы, несовмещённые кольца фазового контраста. Всё это исправляется за несколько минут, если знать порядок действий.

Разберём базовую настройку светового микроскопа — освещение по Кёлеру, юстировку узлов и калибровку измерений, а также правила ухода за оптикой. Материал носит ознакомительный характер: работы, требующие разборки прибора, следует доверять сервисному инженеру.

Освещение по Кёлеру: зачем оно нужно

Метод, предложенный Августом Кёлером более века назад, решает две задачи одновременно: даёт абсолютно равномерное освещение поля зрения и разводит по разным плоскостям изображение препарата и изображение источника света. Без этого нить лампы или структура светодиода проецируются прямо на препарат, а яркость по полю оказывается неравномерной — центр пересвечен, края темнее.

Практическое следствие важнее теории. Правильно выставленное освещение поднимает контраст и разрешение, убирает паразитную засветку и делает съёмку воспроизводимой: снимки одного препарата, сделанные в разные дни, оказываются сравнимыми. Для морфометрии и любых количественных методов это условие обязательное, а не желательное.

• равномерная яркость по всему полю зрения без пересвета в центре;
• отсутствие изображения источника света в плоскости препарата;
• управляемый контраст через апертурную диафрагму;
• снижение паразитной засветки от участков вне поля;
• воспроизводимость условий съёмки между сеансами.

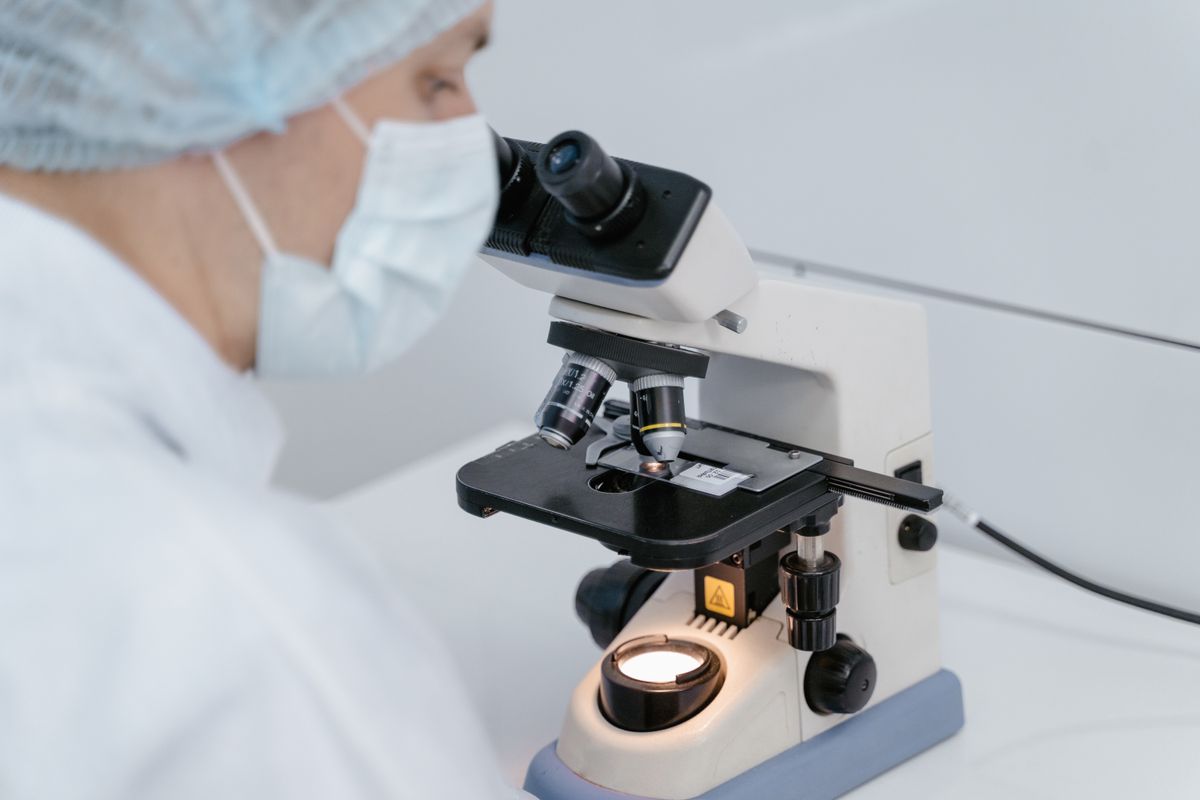

Порядок настройки шаг за шагом

Последовательность одинакова почти для всех прямых микроскопов проходящего света. Сначала на столик ставится реальный препарат — настройка «по пустому стеклу» бессмысленна. Затем на объективе средней кратности, обычно 10x, наводится резкость. Дальше полевая диафрагма прикрывается почти до конца: в поле появляется освещённый многоугольник с чётко видимыми краями.

Следующий шаг — фокусировка конденсора. Его поднимают или опускают до тех пор, пока края многоугольника не станут максимально резкими; цветная кайма по краю подскажет, в какую сторону двигаться. После этого центрировочными винтами многоугольник выводится точно в центр поля, а полевая диафрагма раскрывается ровно настолько, чтобы её края ушли за границу видимого поля — не больше.

Последним настраивается апертурная диафрагма конденсора, и именно её чаще всего используют неправильно. Она управляет не яркостью, а соотношением контраста и разрешения. Сильно зажатая диафрагма даёт эффектный на вид контраст, но разрешение при этом падает, а вокруг объектов появляются дифракционные ореолы. Практическое правило — прикрывать её примерно до двух третей — трёх четвертей апертуры объектива, а яркость регулировать реостатом или нейтральными фильтрами.

Настройка окуляров под оператора

Даже идеально выставленный тракт не спасёт, если бинокулярная насадка не подогнана под конкретного человека. Сначала выставляется межзрачковое расстояние — так, чтобы два круга поля слились в один без чёрных серпов по краям. Затем настраивается диоптрийная коррекция: резкость наводится по неподвижному глазу обычным фокусировочным механизмом, после чего для второго глаза картинку доводят кольцом диоптрийной поправки, не трогая ручку фокуса.

Эта процедура занимает меньше минуты и заметно влияет на утомляемость. Если насадка настроена не под оператора, глаза непрерывно компенсируют разницу аккомодацией — отсюда усталость, головная боль и падение внимательности к концу смены. В лабораториях, где за прибором работают посменно несколько человек, полезно, чтобы каждый знал свои значения и восстанавливал их в начале работы.

Отдельный момент — согласование окуляров с камерой. Если изображение резкое в окулярах, но размыто на мониторе, дело почти всегда в диоптрийной настройке, а не в камере: сначала выставляют резкость по экрану, а потом подгоняют окуляры под неё, а не наоборот.

Юстировка узлов и калибровка измерений

Помимо базовой настройки существуют операции, которые выполняют реже, но без них часть методов просто не работает. Кольца фазового контраста в конденсоре и объективе должны быть точно совмещены — проверяют это через центрировочный телескоп или специальный порт. Призмы ДИК настраиваются под своё увеличение, поляризатор и анализатор выставляются в скрещенное положение по минимуму яркости.

Отдельная процедура — парфокальность и парцентричность: при переходе с объектива на объектив объект должен оставаться в центре и почти в фокусе. Сбитая центрировка револьверной головки превращает работу на больших увеличениях в постоянный поиск объекта, который только что был в поле зрения.

Калибровка измерений выполняется по объект-микрометру — стеклу с нанесённой шкалой известного шага. Масштаб определяется отдельно для каждой пары «объектив — камера», сохраняется в программе и периодически перепроверяется. Смена переходника, камеры или объектива обнуляет прежнюю калибровку, даже если внешне ничего не изменилось.

Если прибор давно не обслуживался или методы контраста никогда не были настроены, разумнее пригласить инженера. Услуга настройка микроскопов в компании Арстек включает юстировку оптического тракта, проверку методов контрастирования и калибровку измерительной части с камерой и программой. Компания работает с приборами Olympus, Leica, Nikon и Zeiss, поэтому обслуживание и подбор комплектующих можно закрыть в одном месте.

Уход за оптикой и типичные ошибки

Оптика загрязняется всегда: пыль оседает на окулярах, иммерсионное масло попадает на фронтальные линзы, отпечатки пальцев остаются на защитных стёклах. Признак загрязнения легко локализовать. Если пятно вращается вместе с окуляром — оно на окуляре; если остаётся неподвижным при смене объектива — на препарате или конденсоре; если следует за объективом — на нём самом.

• убирать пыль грушей или мягкой кистью, не растирая её по стеклу;
• протирать линзы специальными салфетками движением от центра к краю;
• растворитель наносить на салфетку, а не лить на объектив;
• снимать иммерсионное масло сразу после работы, не оставляя до следующего дня;
• закрывать прибор чехлом и хранить окуляры в гнёздах, а не на столе.

Чего делать нельзя: разбирать объективы, применять спиртосодержащие бытовые средства и агрессивные растворители, тереть сухой бумагой, продувать сжатым воздухом из баллона под большим давлением. Разгерметизация или повреждение просветляющего покрытия не восстанавливаются в лаборатории и требуют дорогого ремонта, а иногда и замены узла целиком.

Регулярный уход дешевле любого сервиса. Пятнадцать минут в неделю на протирку доступной оптики, накрытый чехлом прибор и настроенный по Кёлеру тракт дают эффект, сопоставимый с переходом на объективы более высокого класса — просто потому, что имеющаяся оптика начинает работать так, как задумывал производитель.
