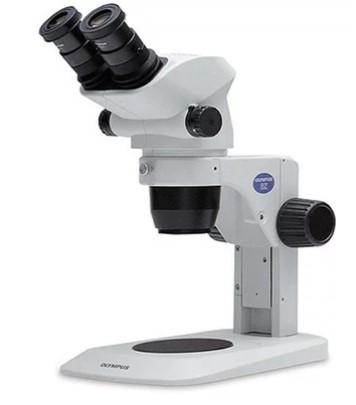

Тонкости настройки освещения в Olympus SZ51 для получения идеальных изображений

Качество изображения в стереомикроскопии зависит не только от оптики и увеличения, но в огромной степени от правильной организации и настройки освещения. В отличие от традиционных микроскопов светлого поля с фиксированной Кёлеровской подсветкой, стереомикроскопы требуют более гибкого и творческого подхода к освещению, так как они работают с трёхмерными непрозрачными образцами, различающимися по отражающей способности, цвету и текстуре.

Правильное освещение в SZ51 играет критическую роль в нескольких аспектах:

Выявление деталей и структур — различные типы освещения подчёркивают разные характеристики образца; косое освещение выделяет поверхностные детали, тёмное поле улучшает контраст для прозрачных образцов, отражённый свет показывает общую морфологию.
Снижение утомляемости глаз — оптимальная яркость и контраст позволяют оператору работать часами без усталости, тогда как неправильное освещение (слишком яркое или тусклое) приводит к быстрому утомлению.
Точность диагностики — при анализе препарата (например, в энтомологии, палеонтологии или микрохирургии) правильное освещение помогает различить патологические изменения, повреждения или важные морфологические признаки.
Воспроизводимость результатов — стандартизированная настройка освещения обеспечивает согласованность изображений между разными сеансами работы и разными операторами, что критично для научных исследований и документирования.

Отсутствие правильной настройки освещения может привести к потере важной информации в препарате, неправильной интерпретации структур, или даже к пропуску критических диагностических признаков. Поэтому понимание различных типов освещения и методов их оптимизации является фундаментальным навыком для пользователя SZ51.

Типы освещения

Olympus SZ51 предлагает разнообразные варианты освещения, каждый из которых оптимален для определённых типов образцов и научных задач. Выбор правильного типа освещения зависит от характеристик препарата: прозрачен ли он, имеет ли поверхностные структуры, отражает ли свет, нуждается ли в контрасте для выявления мельчайших деталей.

Основные типы освещения для SZ51:

Светлое поле (Brightfield) — классический режим с равномерным освещением образца спереди, обеспечивающий нейтральную визуализацию общей морфологии. Подходит для непрозрачных образцов с хорошей контрастностью естественных цветов.
Косое освещение (Oblique illumination) — свет падает под углом на образец, выделяя рельеф и поверхностные структуры за счёт теней и бликов. Этот режим особенно полезен при изучении тонких морфологических деталей.
Тёмное поле (Darkfield) — образец освещается боковым светом так, чтобы прямой свет не попадал в объектив, в результате образец светится на тёмном фоне. Идеален для прозрачных или слабоконтрастных образцов.
Поляризованный свет (Polarized light) — используется с образцами, содержащими кристаллические или анизотропные структуры, выявляя их особенности через эффекты двулучепреломления.

Микроскоп Olympus SZ51 доступен для приобретения в компании Арстек — авторитетном поставщике профессиональной оптической техники и приборов для научных исследований, медицины и промышленности. Арстек предоставляет не только само оборудование, но и полный спектр консультационных услуг по подбору оптимальной конфигурации освещения и дополнительных компонентов под конкретные задачи вашей лаборатории, а также техническую поддержку при эксплуатации. В каталоге Арстек представлены также микроскопы и осветительные системы других ведущих международных производителей — Olympus, Leica, Nikon и Zeiss, что даёт вам возможность провести сравнение различных решений и выбрать наиболее подходящий инструмент.

Системы LED-подсветки в SZ51 обеспечивают:

Стабильную цветовую температуру — в отличие от галогенных и ксеноновых источников, светодиоды сохраняют одинаковый спектр света при любой интенсивности, что обеспечивает согласованную цветопередачу при изменении яркости.
Долгий ресурс — светодиоды служат десятки тысяч часов, практически исключая необходимость в замене и связанном с этим простое оборудования.
Гибкие фильтры контраста — встроенные нейтральные фильтры (ND) и светофильтры (LBD) позволяют тонко регулировать яркость и контраст без необходимости в дополнительных аксессуарах.

Настройки освещения

Процесс настройки освещения в SZ51 требует систематического подхода и понимания того, как каждый параметр влияет на итоговое изображение.

Пошаговая процедура настройки освещения:

Шаг 1: Выбор режима освещения
Прежде всего необходимо определить, какой тип освещения подходит для данного образца. Для непрозрачных образцов с хорошей естественной контрастностью подходит светлое поле с отражённым светом. Для структур, нуждающихся в выявлении деталей, лучше использовать косое освещение. Для прозрачных или слабоконтрастных препаратов выбирается тёмное поле.

Шаг 2: Регулировка интенсивности света
На передней панели осветителя SZ51 находится ручка для плавной регулировки яркости. Оптимальная интенсивность выбирается исходя из условия, что изображение должно быть чётким и контрастным без чрезмерной яркости, вызывающей утомление глаз.

Практический совет: начните с умеренной яркости (примерно середина диапазона) при малом увеличении, затем при переходе на большие увеличения систематически увеличивайте яркость, так как большее увеличение требует больше света для сохранения детализации.

Шаг 3: Регулировка контраста
Если осветитель оснащён четырёхпозиционным ротационным фильтр-кубом (типа SZX2-ILLTQ), можно переключаться между режимами светлого поля, косого освещения низкого/среднего/высокого контраста и тёмного поля. Каждое положение куба даёт разный баланс между яркостью и контрастом.

Низкий контраст — обеспечивает мягкое, равномерное освещение без резких теней; подходит для образцов, где важна общая морфология.
Стандартный контраст — оптимален для большинства рутинных задач, обеспечивая баланс между деталями и обозреваемостью.
Высокий контраст — выделяет мельчайшие детали и структуры за счёт более выраженных теней; полезен при анализе сложной микроструктуры.

Шаг 4: Оптимизация угла косого освещения
Если используется косое освещение, угол падения света можно регулировать вращением соответствующего регулятора на осветителе. Различные углы косого света выявляют разные аспекты поверхностной структуры образца.

Шаг 5: Применение фильтров
Встроенные фильтры ND (нейтральная плотность) дополнительно снижают яркость без изменения цветовой температуры. Светофильтры LBD используются для достижения определённых цветовых эффектов или для компенсации естественного цвета препарата.

Шаг 6: Фокусировка для каждого увеличения
После настройки освещения для конкретного увеличения, микроскоп должен быть правильно сфокусирован, что обеспечит максимальную резкость и контраст.

Функция автоматической регулировки яркости
На некоторых моделях осветителей для SZ51 предусмотрена функция автоматического управления интенсивностью света в зависимости от увеличения. Эта функция (если она активирована) автоматически увеличивает яркость при переходе на большие увеличения и снижает при переходе на меньшие, что избавляет оператора от постоянной ручной подстройки.

Процедура активации автоматического управления:

Выключите автоматическое управление (кнопка PRESET).
На минимальном увеличении установите оптимальную яркость для вашего образца.
Нажмите и удерживайте кнопку SET.
Перейдите на следующее увеличение и установите подходящую яркость.
Повторите для каждого используемого увеличения.
Включите автоматическое управление (кнопка PRESET).

Теперь при переходе между увеличениями яркость будет автоматически изменяться на сохранённые значения.

Советы по оптимизации изображений

Получение идеальных изображений в SZ51 требует не только знания технических параметров, но и практического опыта и творческого подхода.

Практические советы по оптимизации изображения:

1. Используйте различные типы освещения для разных образцов

Для блестящих или отражающих образцов: комбинируйте отражённый свет с поляризацией, чтобы устранить блики.
Для структур с мелкой поверхностной рельефностью: выбирайте косое освещение под углом, который максимально выявляет детали.
Для прозрачных образцов: переходите на тёмное поле или используйте высокий контраст косого освещения.

2. Оптимизируйте яркость для каждого увеличения
Общее правило: при переходе с 8× на 16× на 32× и далее требуется прогрессивно увеличивать яркость для сохранения детализации. Никогда не используйте максимальную яркость на низких увеличениях — это приводит к переэкспонированию и потере контраста.

3. Проверьте межзрачковое расстояние
Убедитесь, что окуляры правильно отрегулированы на межзрачковое расстояние каждого оператора. Неправильное расстояние создаёт усталость глаз и может исказить восприятие контраста.

4. Используйте высокий контраст при скрининге, стандартный при детальном анализе
При первичном просмотре препарата высокий контраст ускоряет поиск областей интереса. При детальной оценке морфологии переходите на стандартный контраст, чтобы видеть естественную картину.

5. Периодически проверяйте чистоту оптики
Пыль на линзах объективов или окуляров может значительно снизить качество изображения. Используйте мягкую ткань и правильные методы очистки.

6. Оставляйте записи об оптимальных настройках
Для каждого типа обычно используемых препаратов отмечайте оптимальные комбинации: увеличение + тип освещения + интенсивность + контраст. Это ускорит работу в будущем и обеспечит воспроизводимость.

7. Экспериментируйте с углом косого освещения
Один и тот же образец может выглядеть принципиально по-разному при различных углах косого света. Не останавливайтесь на первом результате — попробуйте несколько углов.

8. Используйте фотодокументирование при оптимизации
Если SZ51 оснащён камерой, используйте её для сравнения различных настроек. Цифровое изображение часто более объективно показывает качество и детализацию по сравнению с визуальным впечатлением.

9. Адаптируйте освещение под естественный цвет образца
Если образец имеет выраженный цвет (например, голубой, коричневый, красный), используйте подходящие светофильтры, чтобы этот цвет отображался естественно без избыточных или недостаточных оттенков.

10. Помните о психофизиологии восприятия
После длительной работы с одним типом освещения глаза адаптируются, и контраст может казаться меньше, чем он есть на самом деле. Периодически переключайтесь на другой тип освещения и затем возвращайтесь — это «освежает» восприятие.

Овладение искусством настройки освещения в SZ51 требует практики, но результат — кристально чёткие, контрастные и информативные изображения — того стоит. Правильное освещение может превратить обычный микроскоп в мощный диагностический и исследовательский инструмент.
